Fügung
Geschosshohe Öffnung zwischen
Wandelementen - Öffnung mit Attika

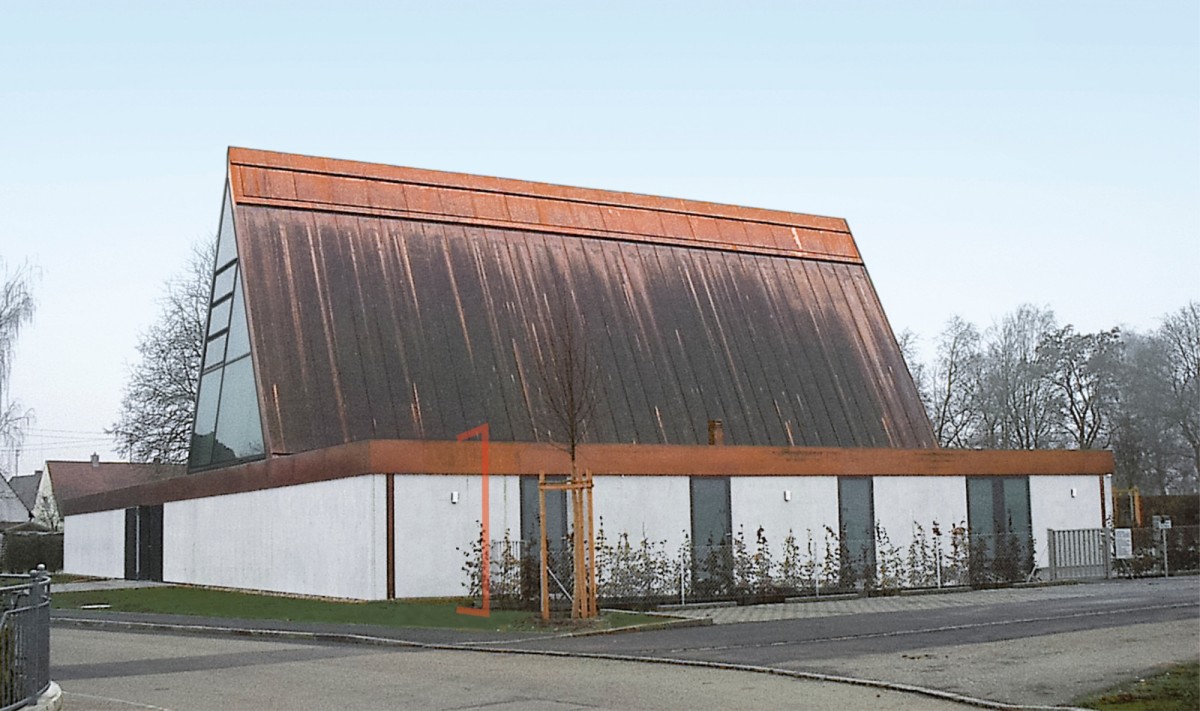

Aussegnungshalle in Manching
Die Komposition aus Sockel und aufge-setztem hohem Satteldach bestimmt die Anlage der Aussegnungshalle.
Das Sockelgeschoss der Anlage ist mit Thermowänden erstellt, auf denen ein Holzbalkendach aufliegt. Eine umlaufende, mit Kupferblech bekleidete Attika fügt die Wand- und geschosshohen Fenster-elemente. Alle Dachflächen sind mit einer Stehfalzdeckung aus Kupferblech ausgeführt.
Architekt: Glaser Architekten GmbH, München
Ort: Manching
Baujahr: 2006

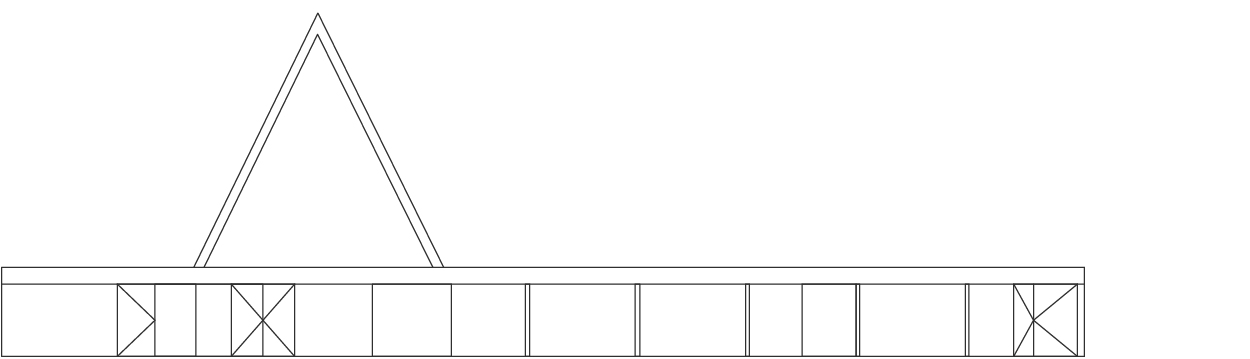

Ansicht

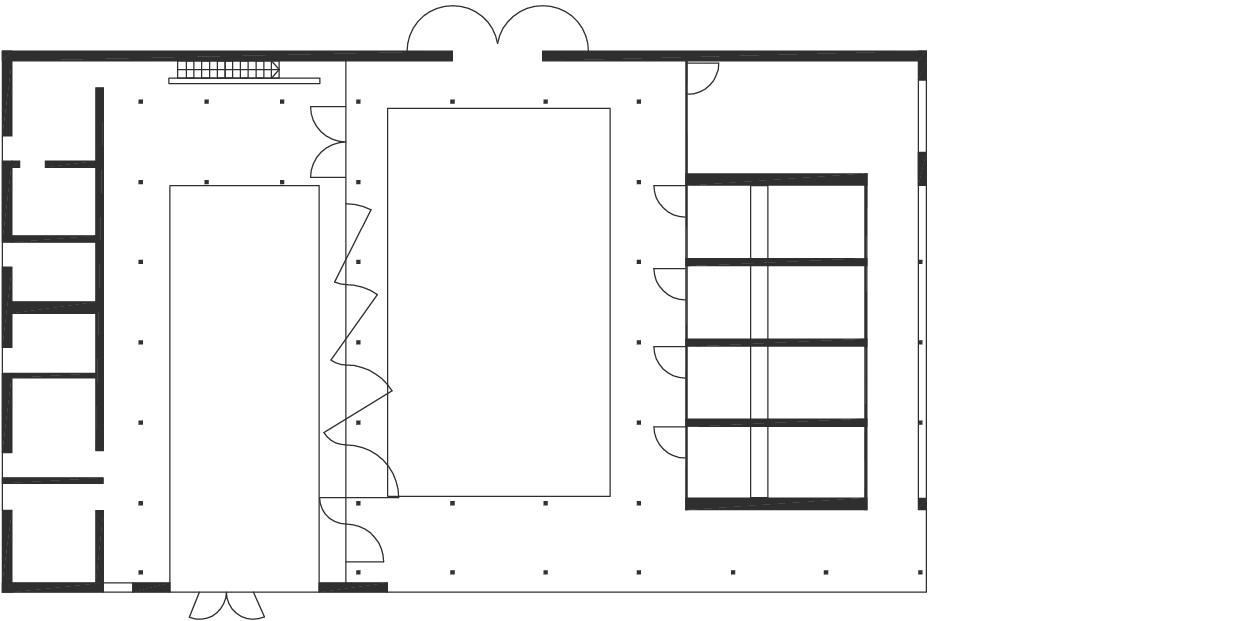

Grundriss

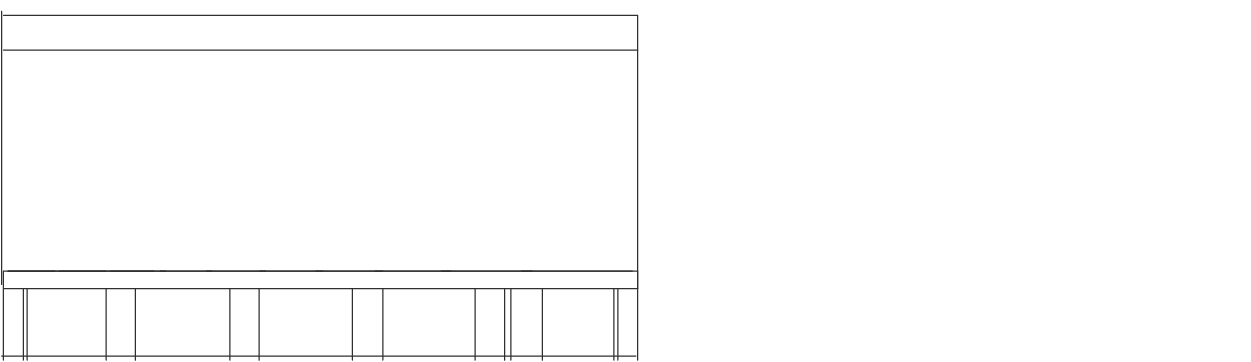

Schnitt

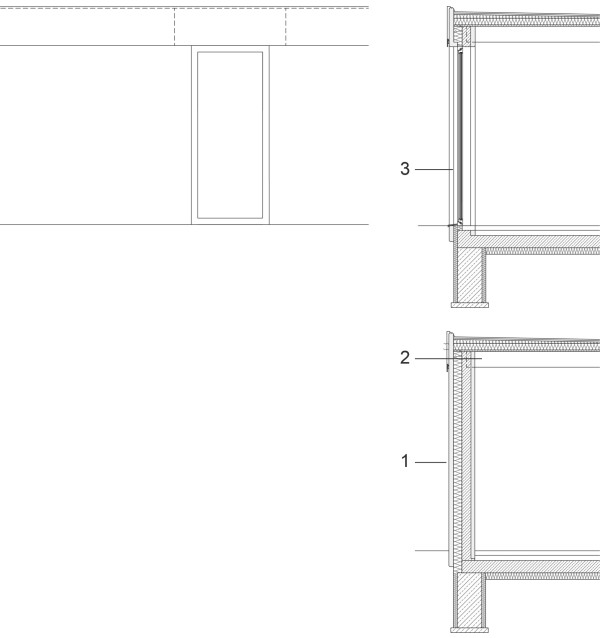

1. Thermowand
Außenschale
Dämmung
Kernbeton
Innenschale
2. Holzbalkendecke,
Stehfalzdeckung Kupferblech
Untersicht Dreischichtplatte
3. Aluminium-Fenster
eingestellt gegen weitergeführte
Außenschale
Außenschale
Dämmung
Kernbeton
Innenschale
2. Holzbalkendecke,
Stehfalzdeckung Kupferblech
Untersicht Dreischichtplatte
3. Aluminium-Fenster
eingestellt gegen weitergeführte
Außenschale
Gestalten mit Thermowand-Elementen
Die von der Syspro-Gruppe entwickelten und im Jahr 1999 patentierten Thermowand-Elemente sind vorgefertigte Wandkonstruktionen mit werkseitig integrierter Kerndämmung. Sie bestehen aus dem konventionellen Doppelwandsystem mit Betonfertigteilplatten als Innen- und Außenschale sowie Vergussbeton. Syspro-Thermowände werden vornehmlich in der Konstruktion von Fassaden- und Außenwandbereichen von Gebäuden eingesetzt. Sie sind flexibel dimensionierbar, unkompliziert montierbar und können alle gewünschten energetischen Anforderungen an die Gebäudehülle, bis hin zum Niedriegstenergiehaus erfüllen.
Das Booklet „Gestalten mit Thermowand-Elementen“ richtet sich an Planer, Studierende, Architekten sowie Bauschaffende und ist als Download oder in Printform erhältlich.
